新型 MSC “BELFINE® MG4”

組成

1．關於原料樹脂 “BELPEARL®”

1.1 原料：功能性微粒狀酚醛樹脂「BELPEARL®」

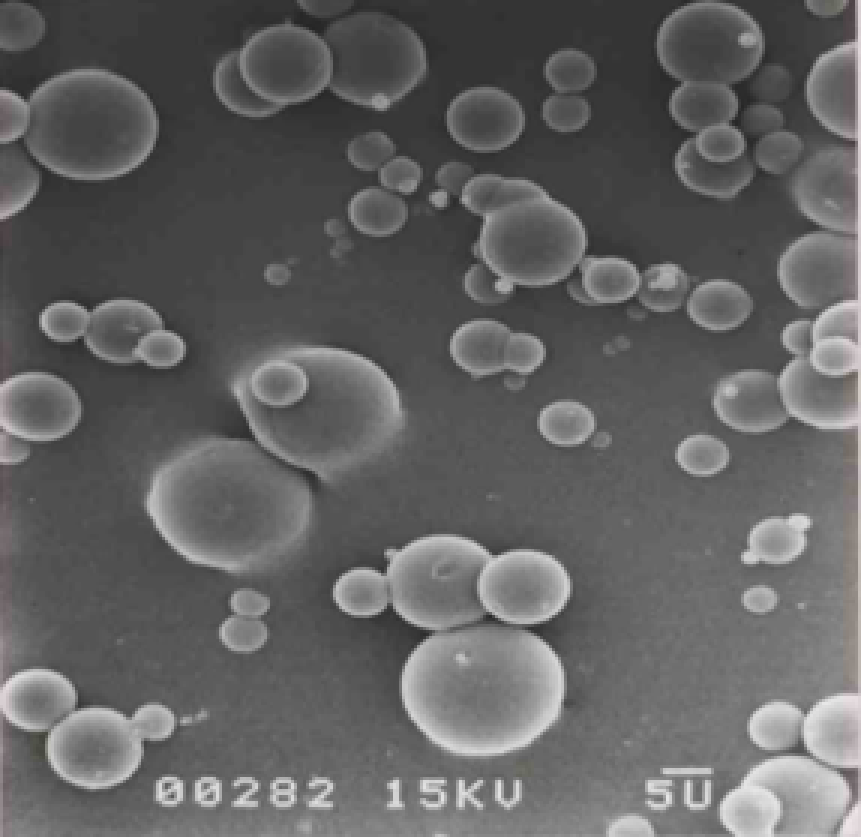

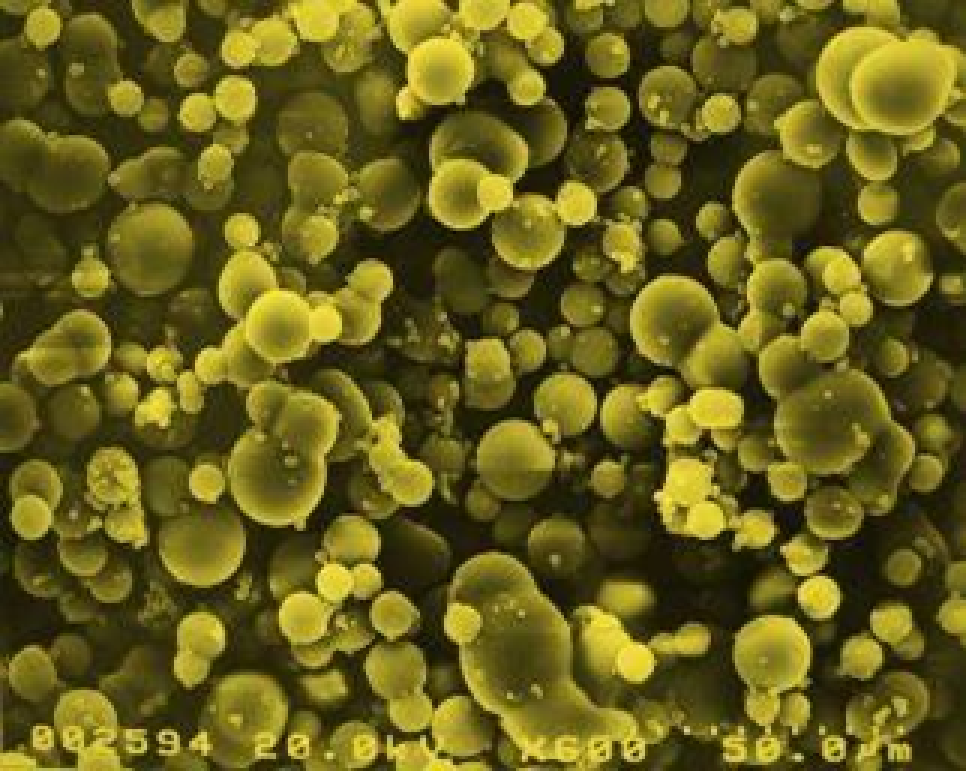

BELPEARL S890 的 SEM 圖片

與傳統酚醛樹脂相比，其合成方法、化學結構與物性大不相同
　（Resole 樹脂、Novolac 樹脂）
特性：高強度、高耐熱、高殘碳率、均一且均質、高安全性

微粒狀酚醛樹脂「BELPEARL®」的製造方法

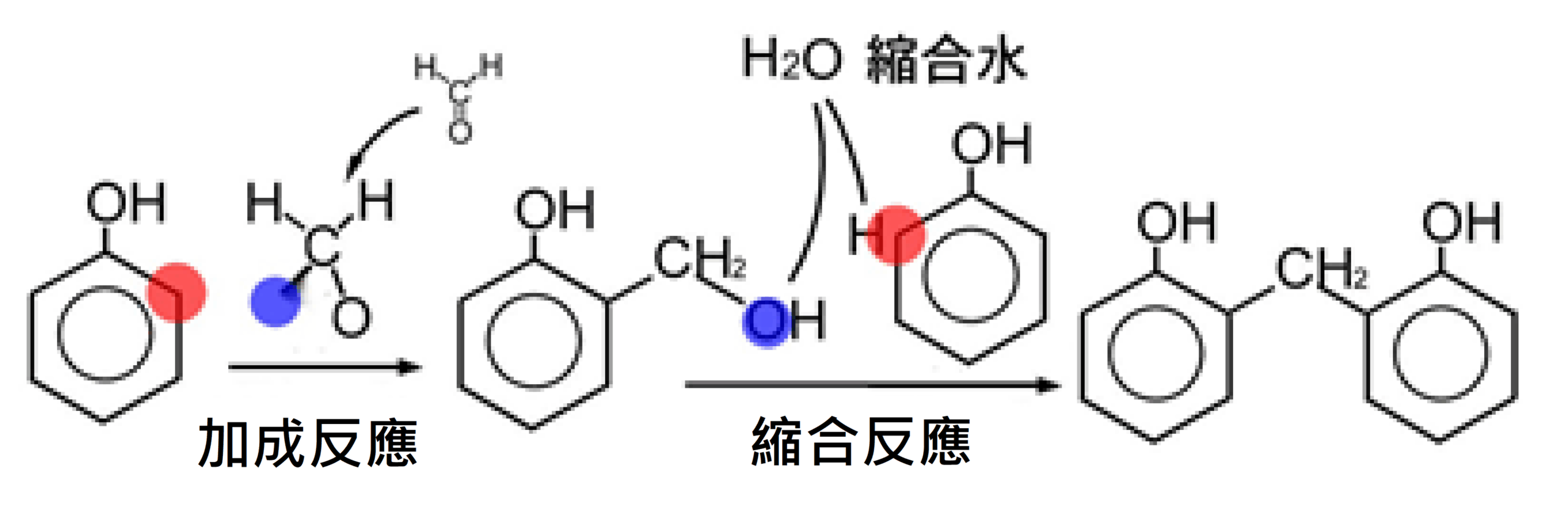

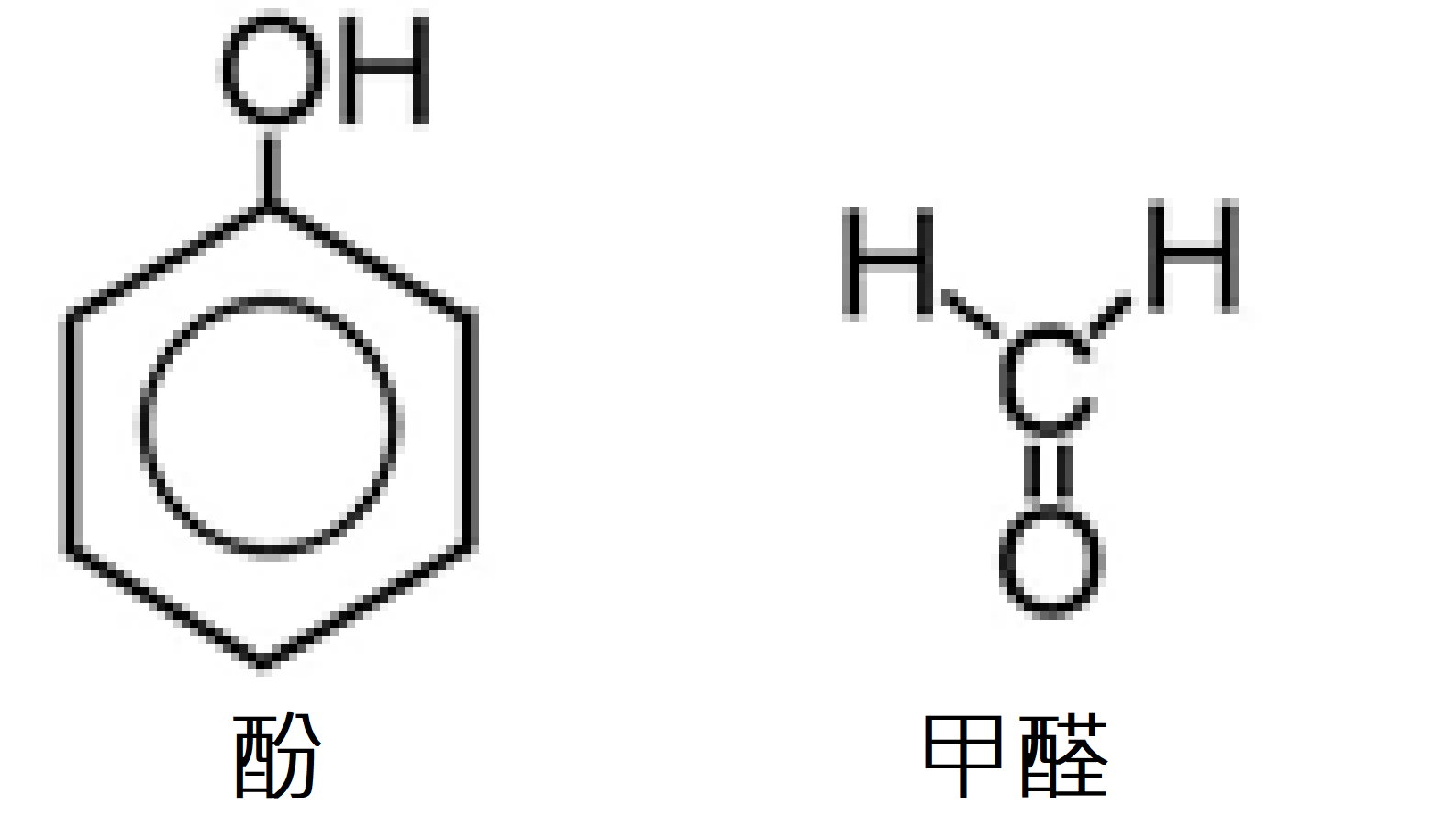

原料反應

平均粒徑 20μm 的球狀微粒
高安全性、高分子量樹脂

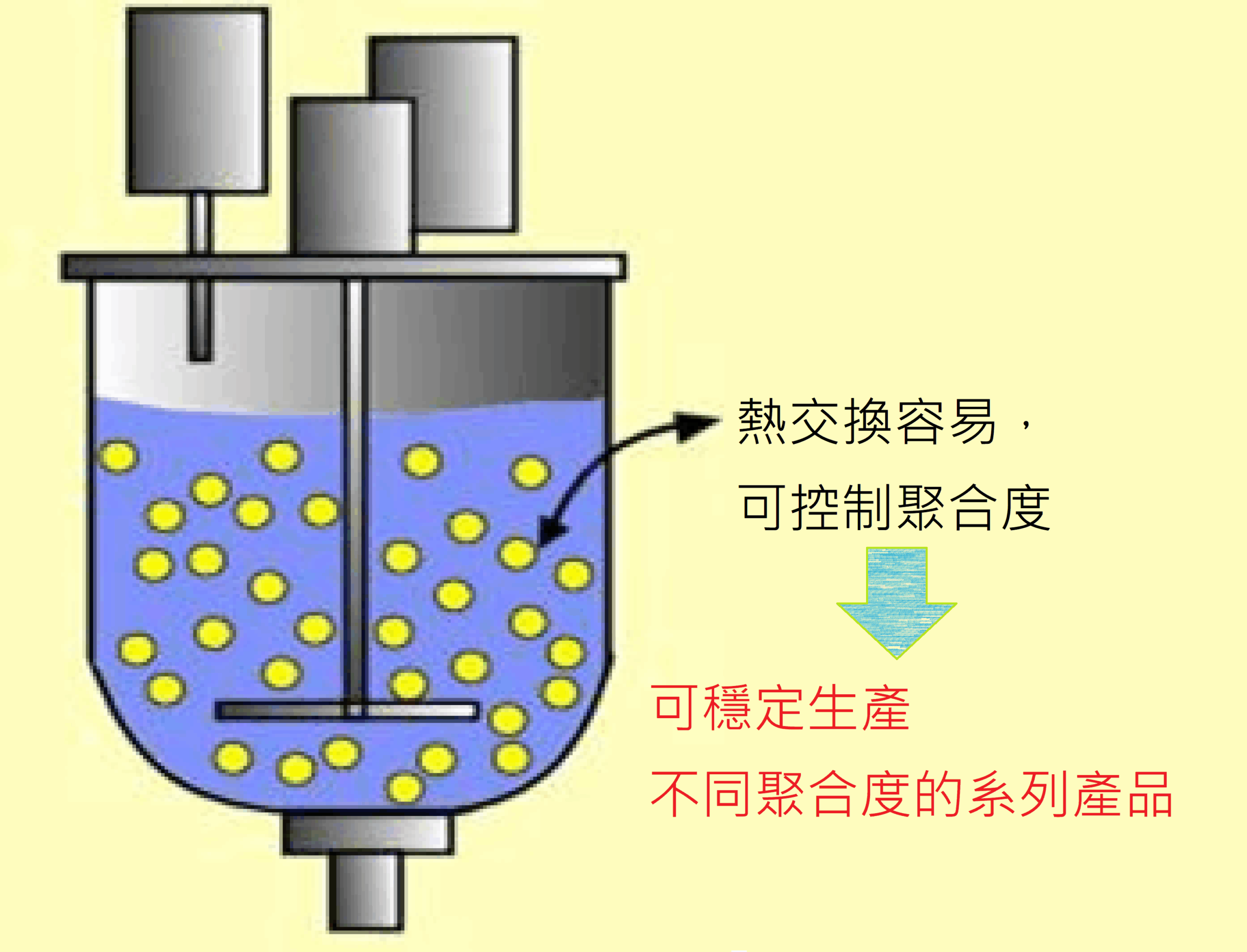

完全獨自開發的反應條件
可精密控制分子量與硬化程度

主要用途

S 型耐火材料用黏結劑

不定形耐火材料
定形耐火材料

S 型摩擦材料用黏結劑

自排車離合器
列車用煞車器
工業機械用煞車器

S 型複合材料用黏結劑

橡膠成型用樹脂模具
車用華司
車用樹脂齒輪

S 型接著劑

符合無甲醛規範
合板用接著劑

S 型碳材料黏結劑

電容用黏結劑
C/C 複合材料

S 型砂輪用黏結劑

金剛石砂輪

R 型碳材料原料

高性能 MSC 原料
高性能活性碳原料

R 型耐熱性填料

耐熱性尼龍
尼龍複合材料

C 型潤滑性填料

免加油軸承
推力華司

C 型導電性填料

IT 工廠用抗靜電樹脂
表面發熱體（地暖）

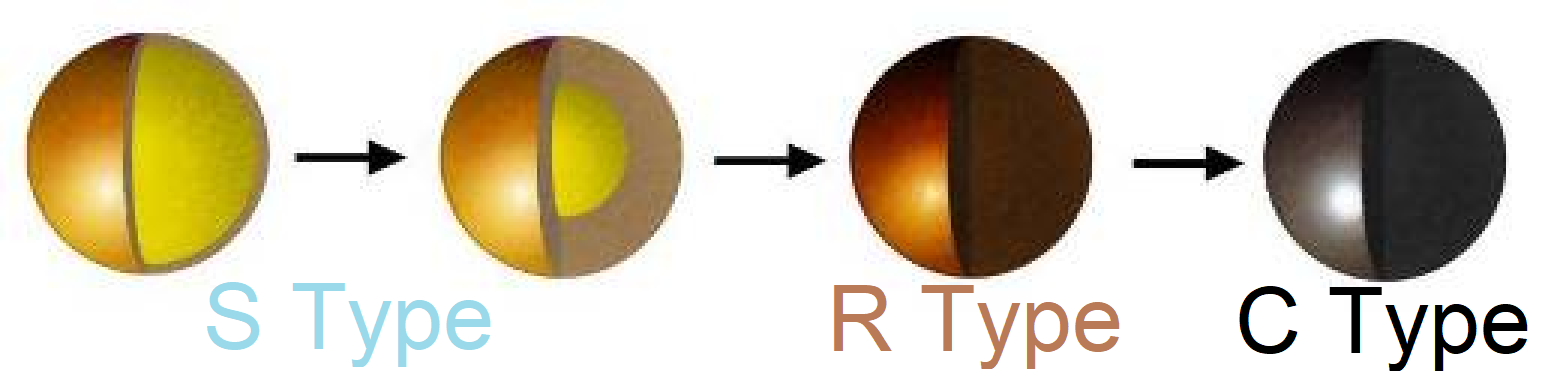

類型	特性
S 型	熱熔硬化型
R 型	不熔化型
C 型	燒成炭化型

2．關於 “BELFINE® MG4”

什麼是 MSC（分子篩碳）？

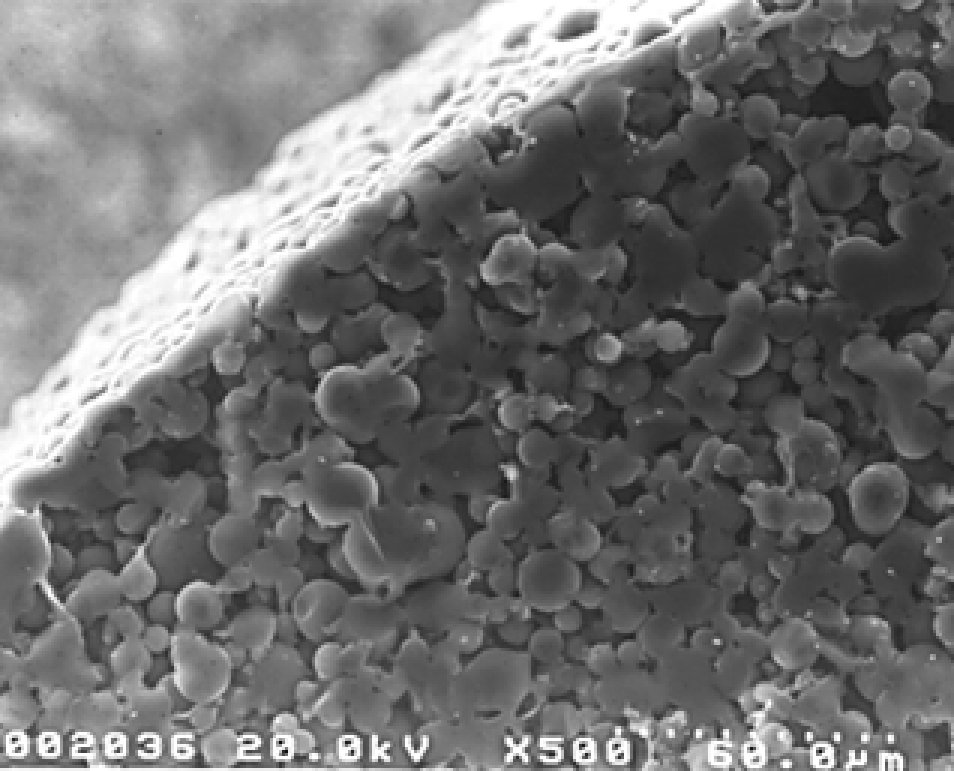

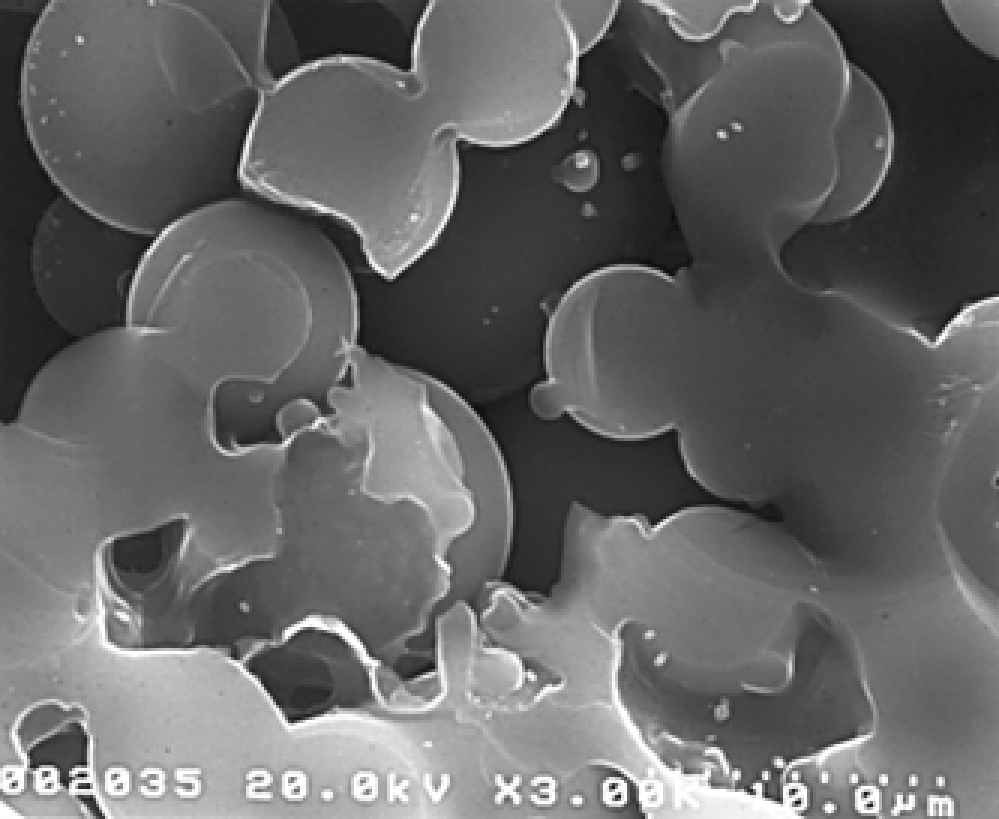

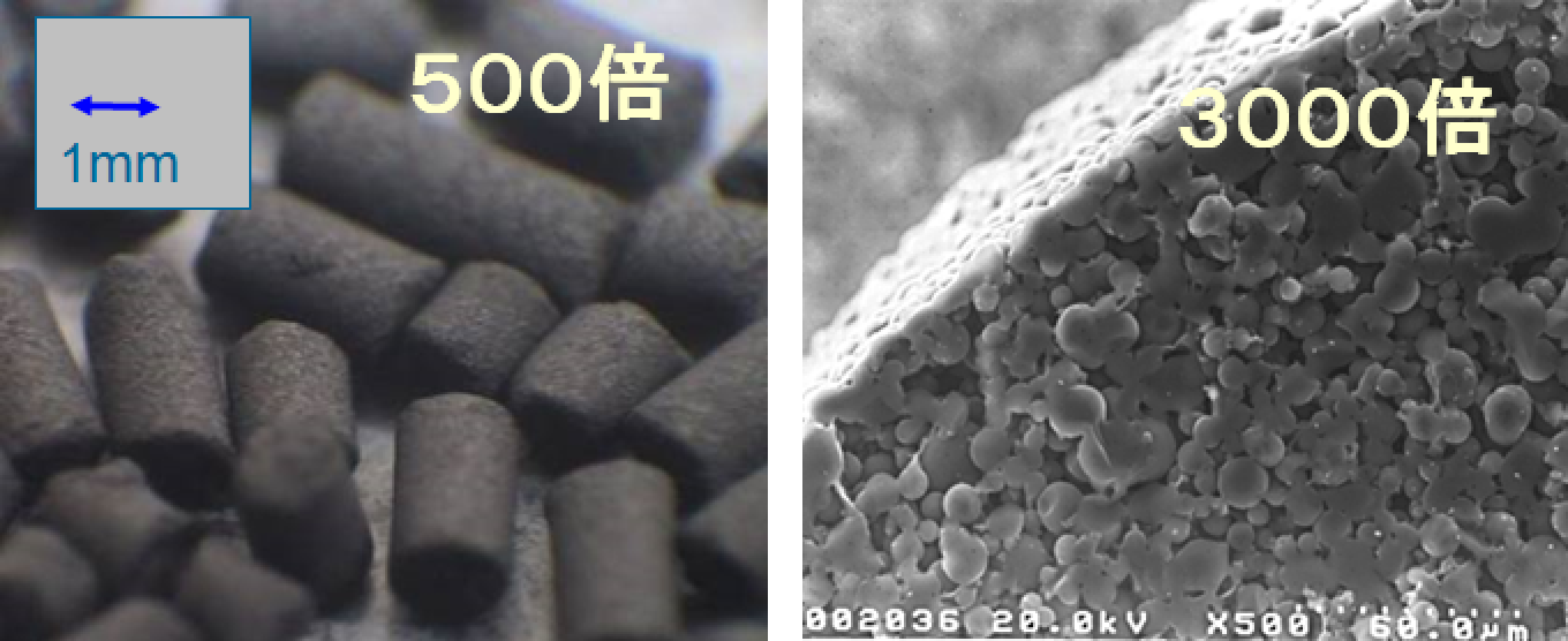

分子篩碳的SEM相片

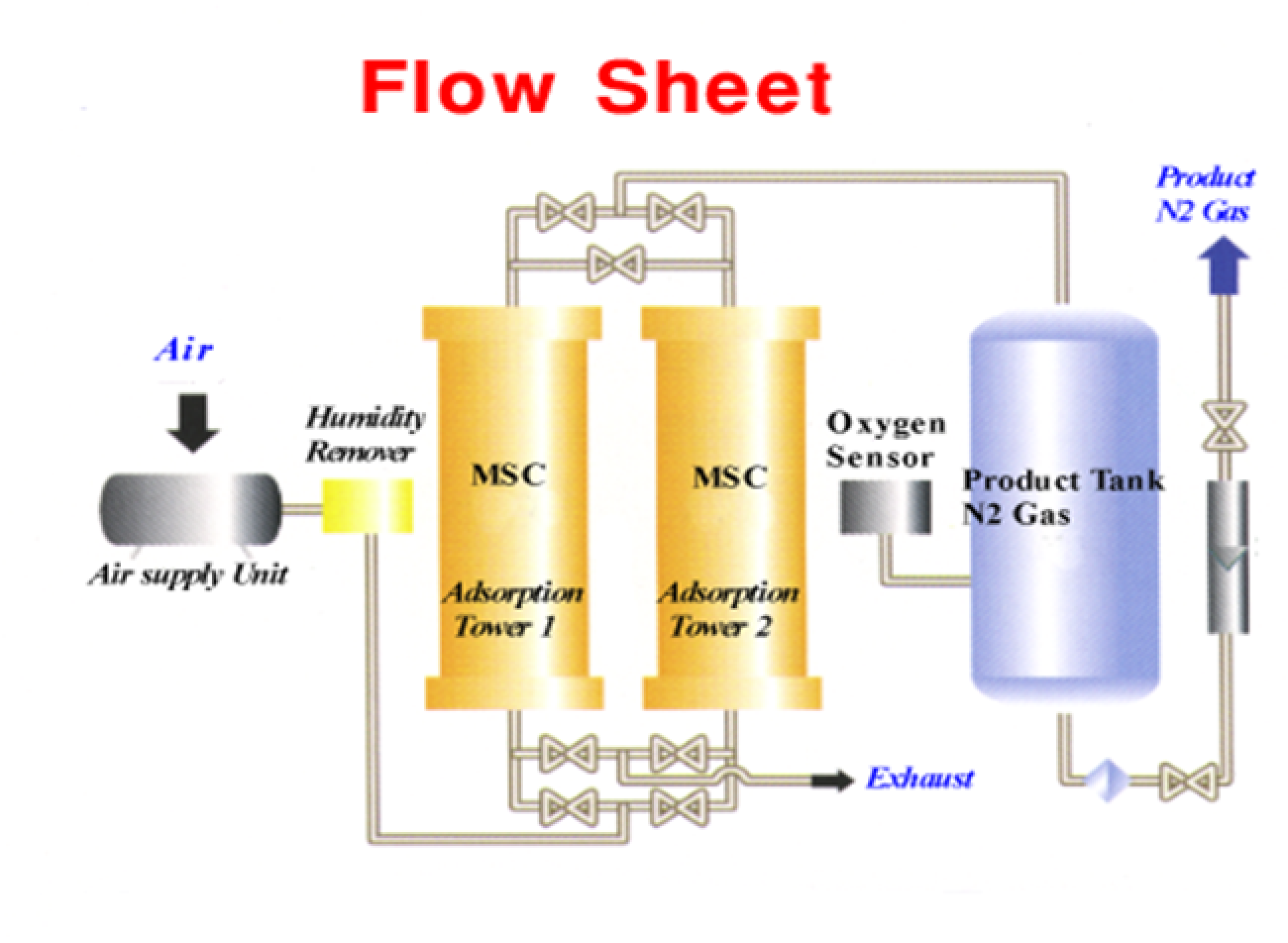

PSA氮氣產生機生產流程

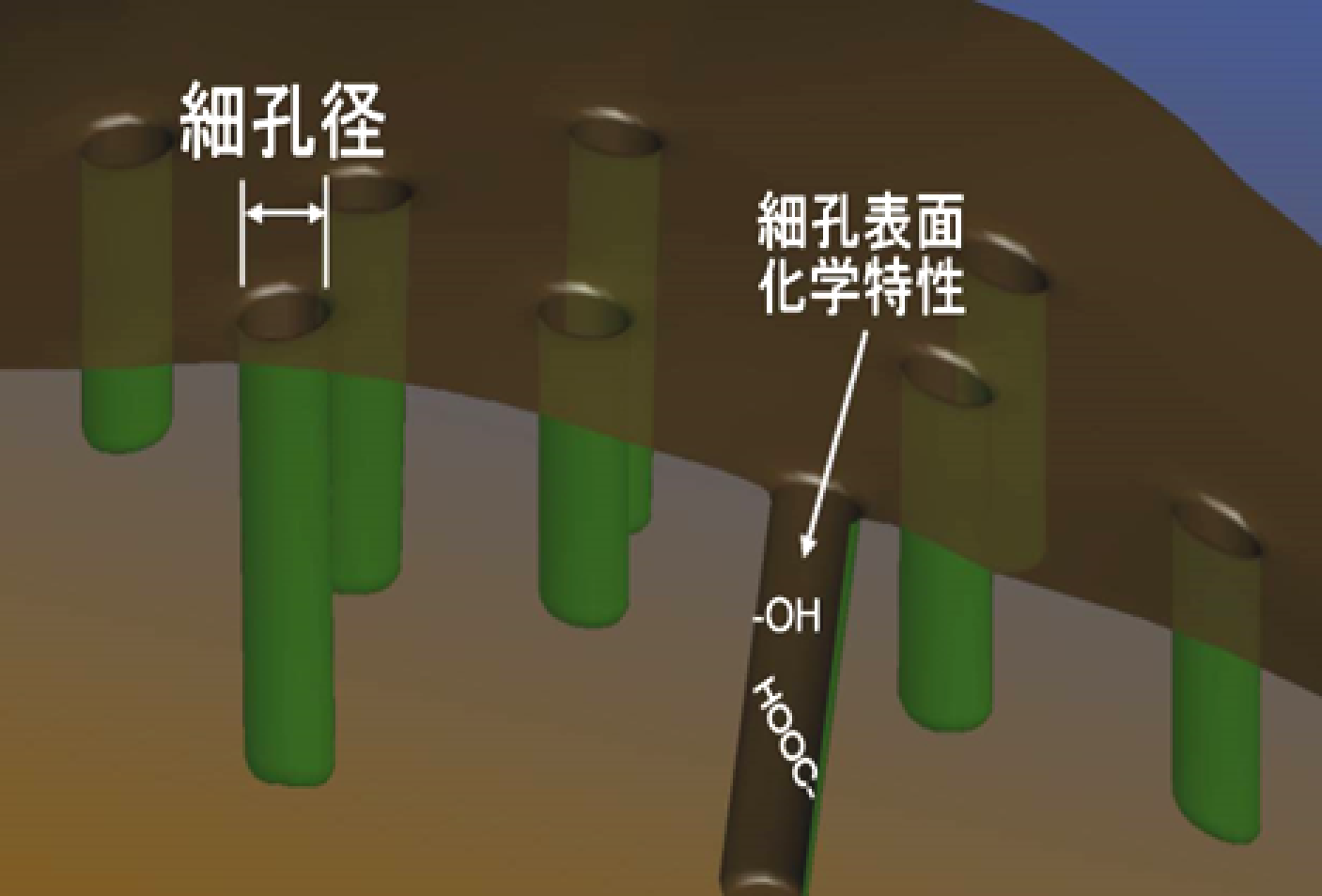

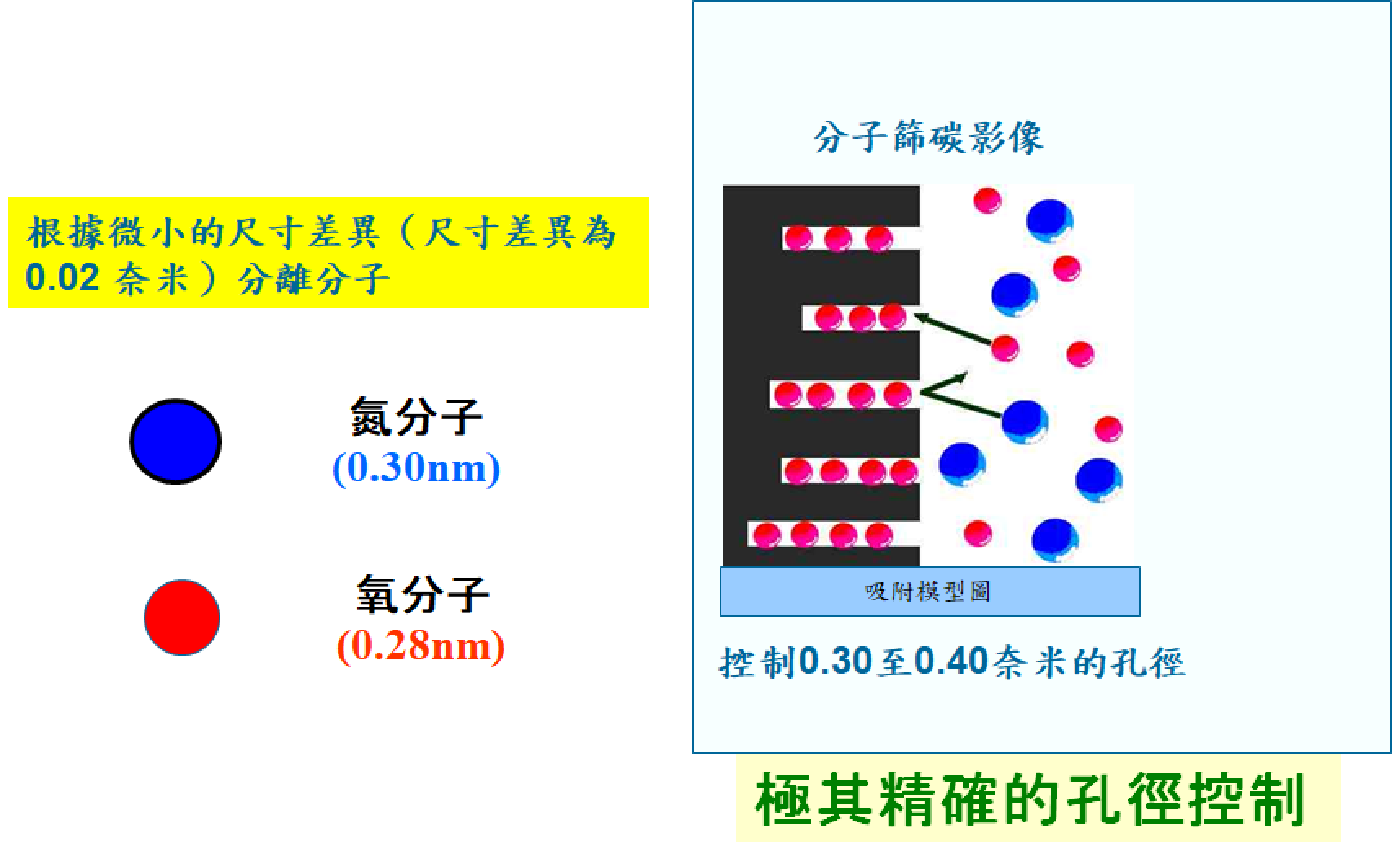

分子篩碳的細孔控制→

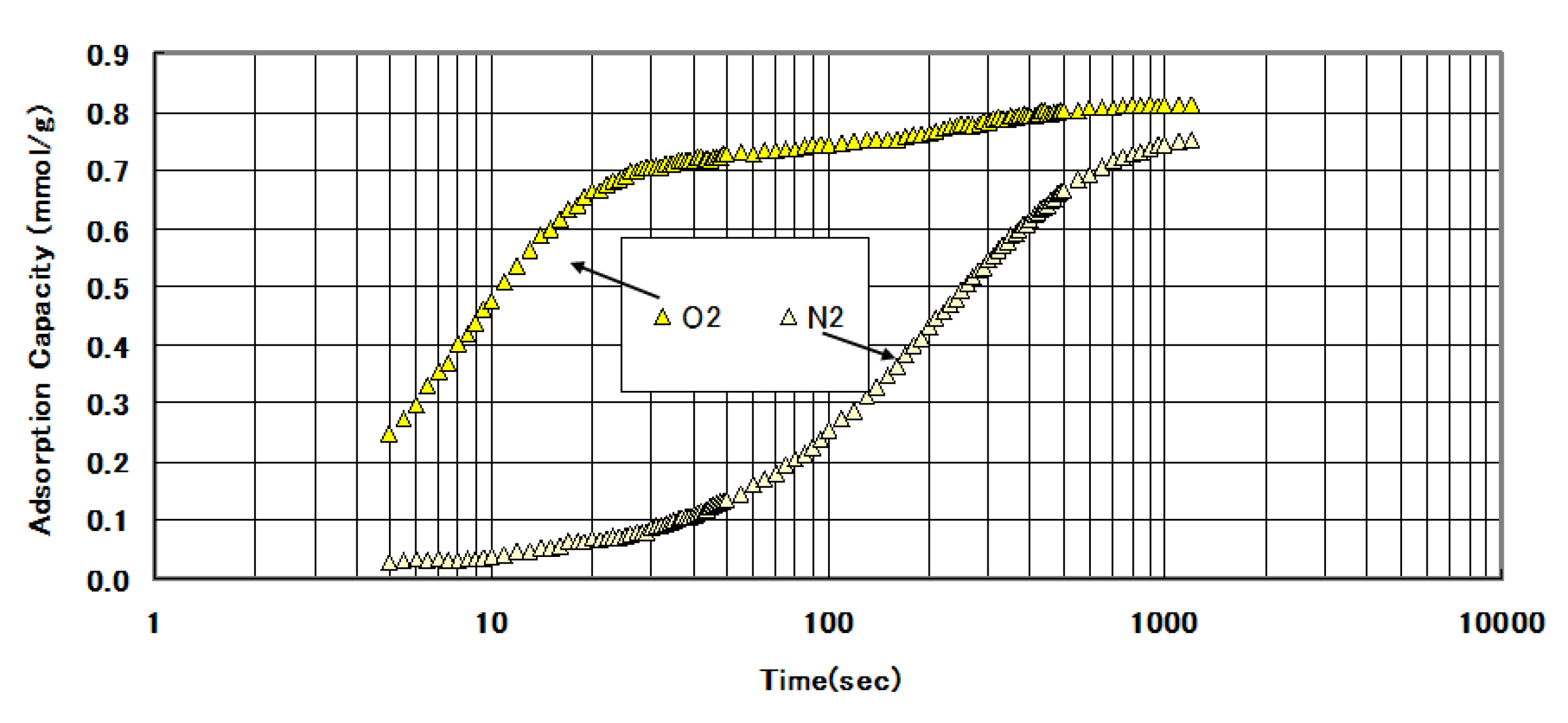

分子篩碳的氧氣氮氣的吸著速度

MSC 高性能化的理念（MG4 開發思路）

對策 1：更嚴格的孔徑控制

增加有效孔洞，減少無效孔洞

對策 2：增加有效孔體積

顆粒粒徑均一化，提升連通孔
顆粒小型化，抑制顆粒內擴散
顆粒微細化，提高外表面積

對策 3：提高填充於儲罐中的 MSC 數量

提高顆粒密度

對策 4：保密

從 MG7L 到 MG4

高水準且大幅度的改良
不僅僅是燒成條件的調整，
更是追溯至原料樹脂進行改進
　→ 作為酚醛樹脂製造商主導的開發

對策 1：更嚴格的孔徑控制

傳統分子篩 MG4分子篩

傳統 BELPEARL：物性均一，但粒徑不一

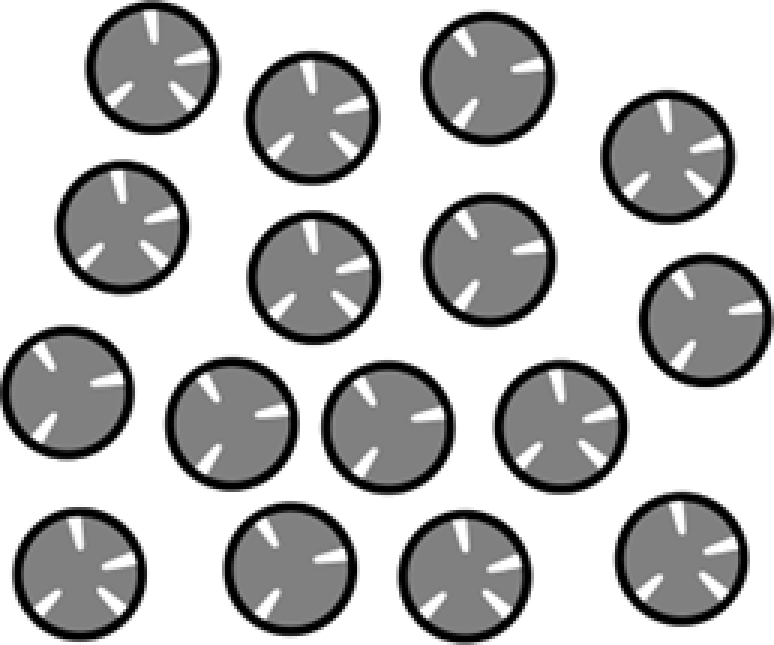

MG4：粒徑一致，燒成時孔洞形成均一化

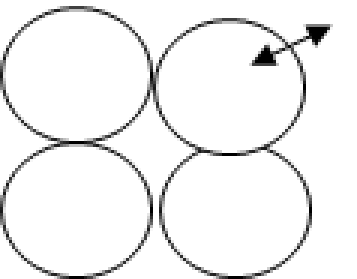

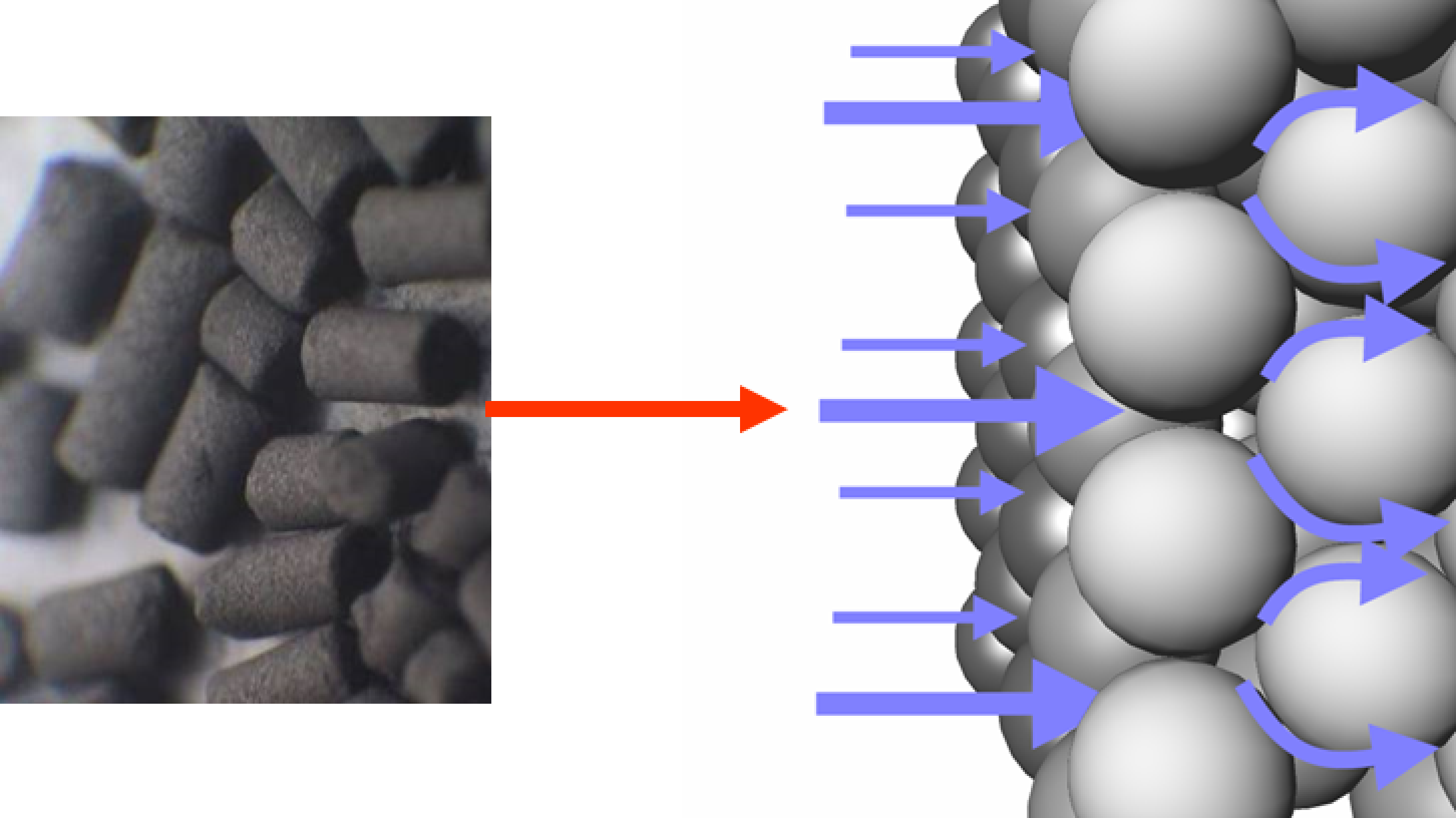

對策 2-1：增加有效孔體積

顆粒均一化提升孔間連通性
即使強力壓縮，球體間仍保有空隙
→ 使得顆粒內部也可充分利用

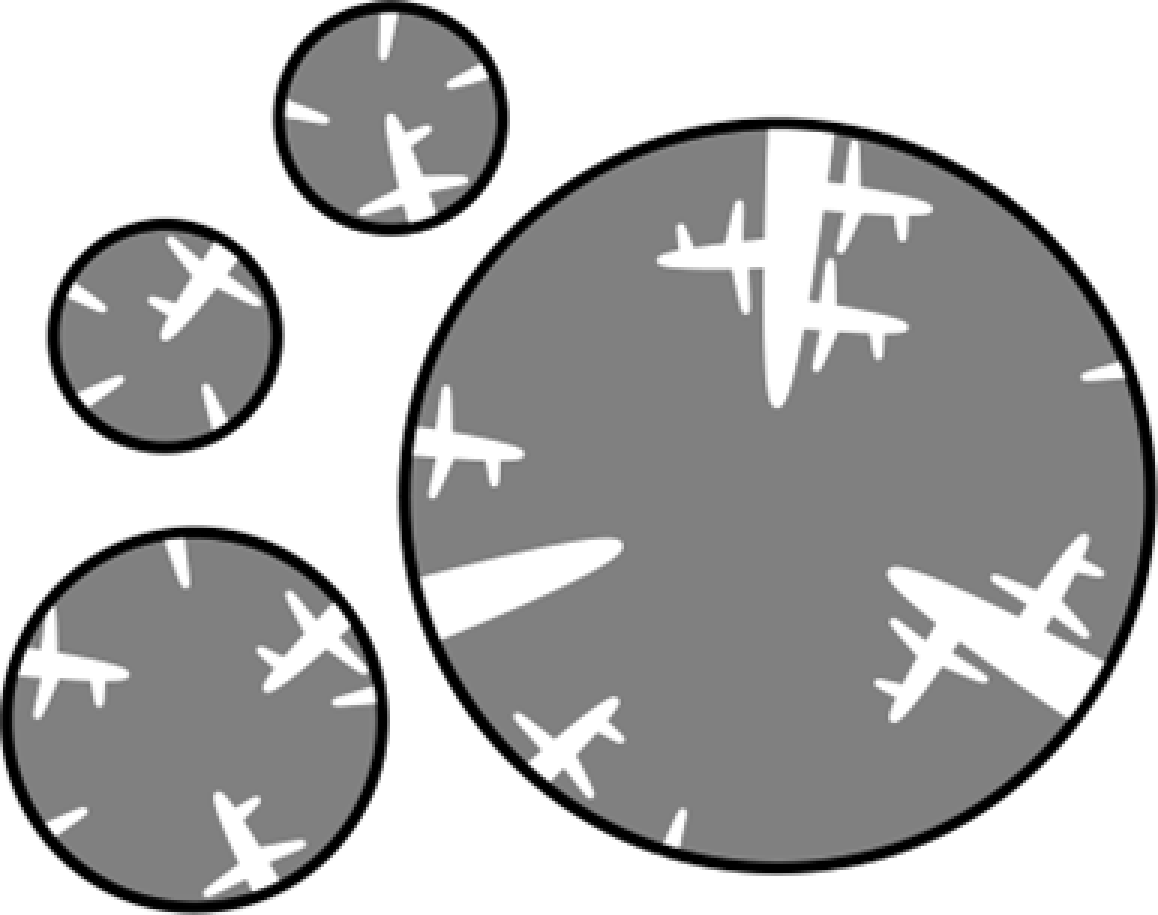

對策 2-2：小粒徑化抑制顆粒內擴散

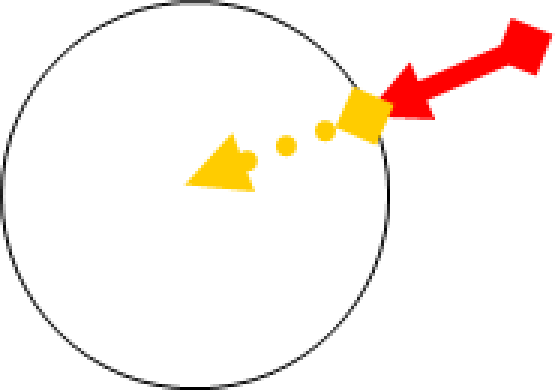

顆粒內的擴散速度較慢

小顆粒相比大顆粒有較大外表面積與較短擴散距離

顆粒內的擴散速度較慢
小顆粒相比大顆粒有較大外表面積與較短擴散距離
→ 所有孔洞可更快速、有效地發揮作用

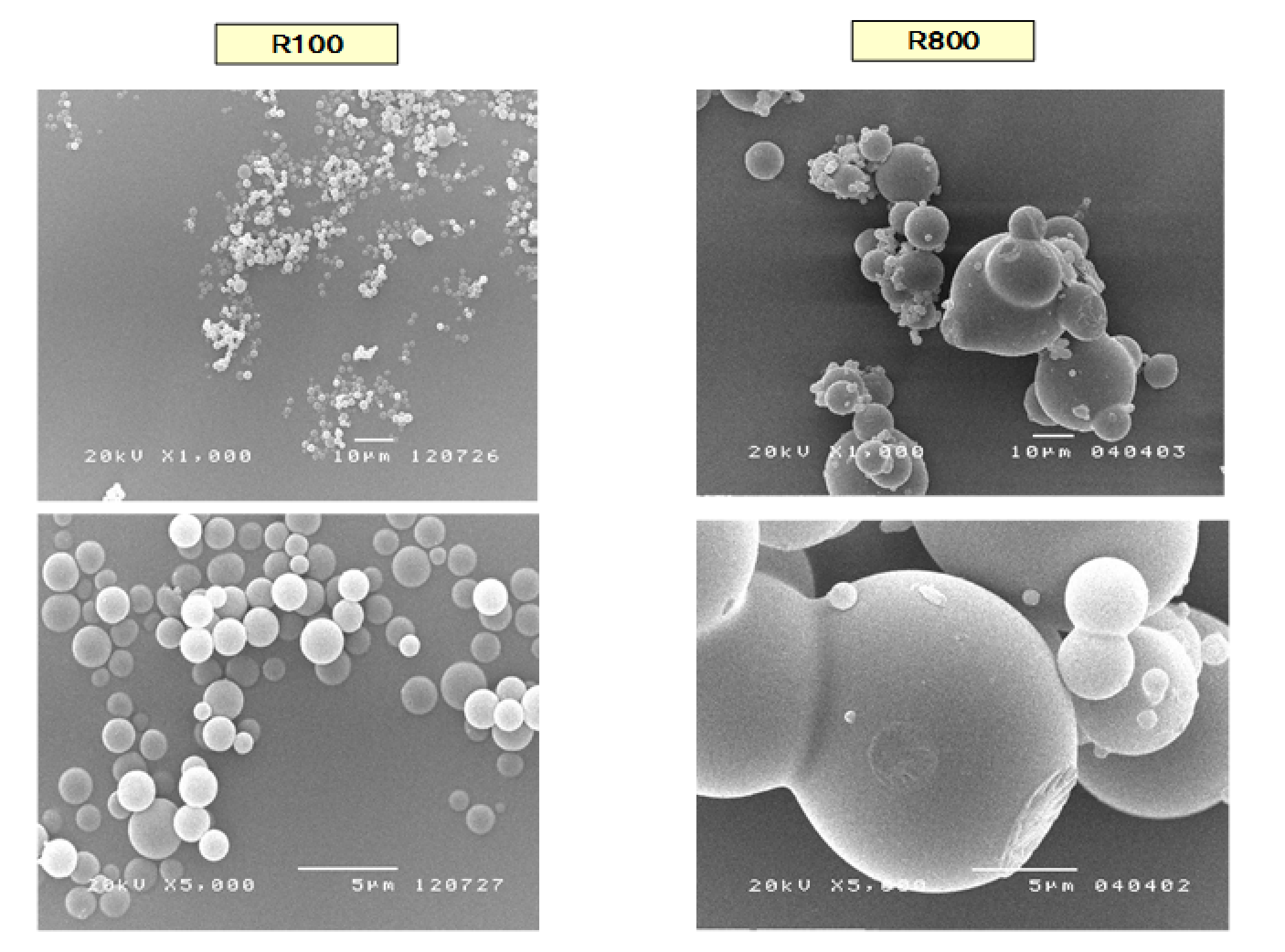

符合 MG4 設計理念的 BELPEARL 開發

全新開發
粒徑均一化與小型化

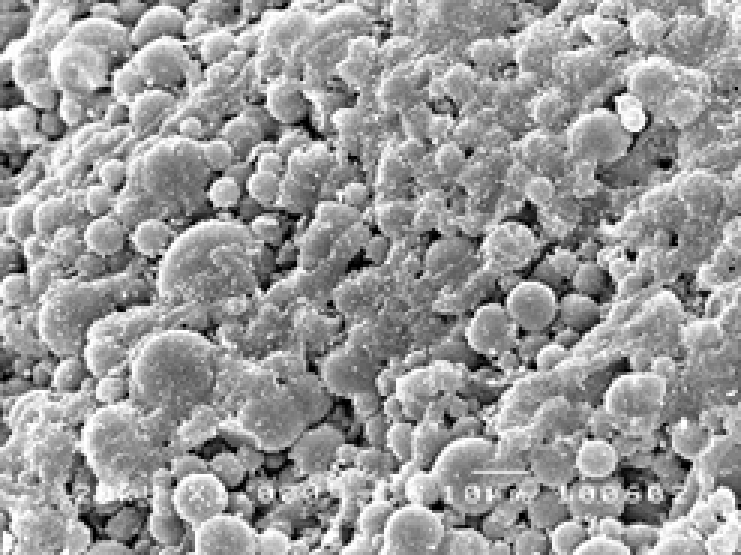

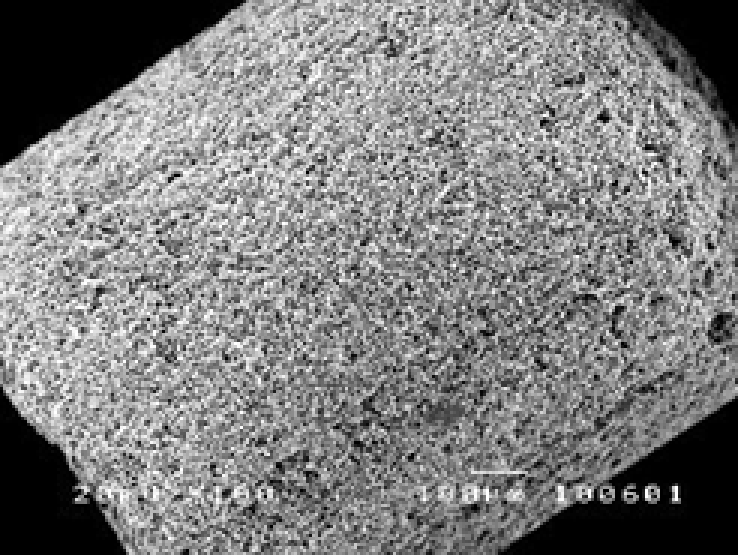

X100X3500

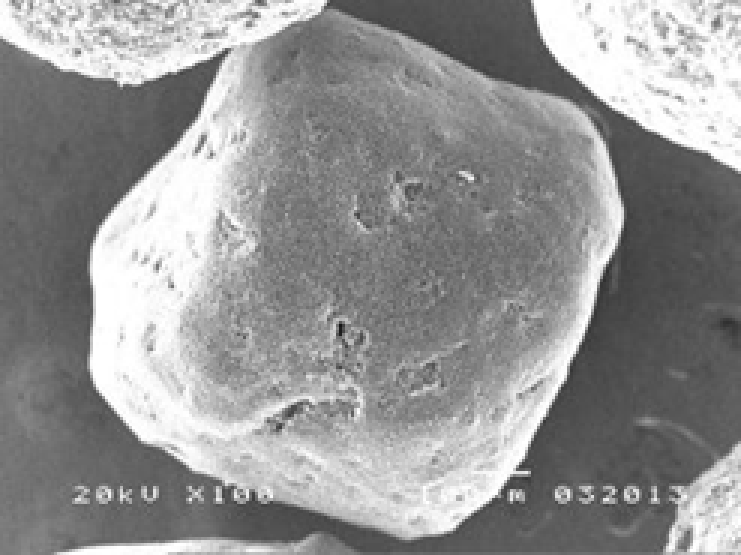

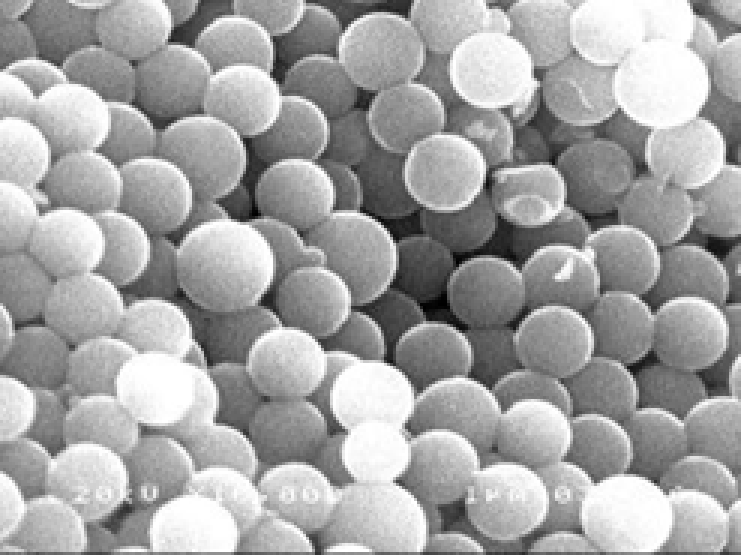

MG4X100X3500X10000

總結：MSC 高性能化的理念（MG4 開發思路）

對策 1：更嚴格的孔徑控制
對策 2：有效孔體積提升
　　- 顆粒均一化提升連通孔
　　- 小粒徑化減少擴散阻礙
　　- 顆粒微細化增加外表面積
對策 3：提高 MSC 的填充量
　　- 提高顆粒密度
對策 4：保密
→ 不僅是造粒與燒成條件的改良，更追溯至原料的革新

MG4 的誕生

新型 PSA 的開發
智慧財產權：
　- 原料樹脂：國際專利已申請並公開
　- MSC 本體：國際專利已申請並公開

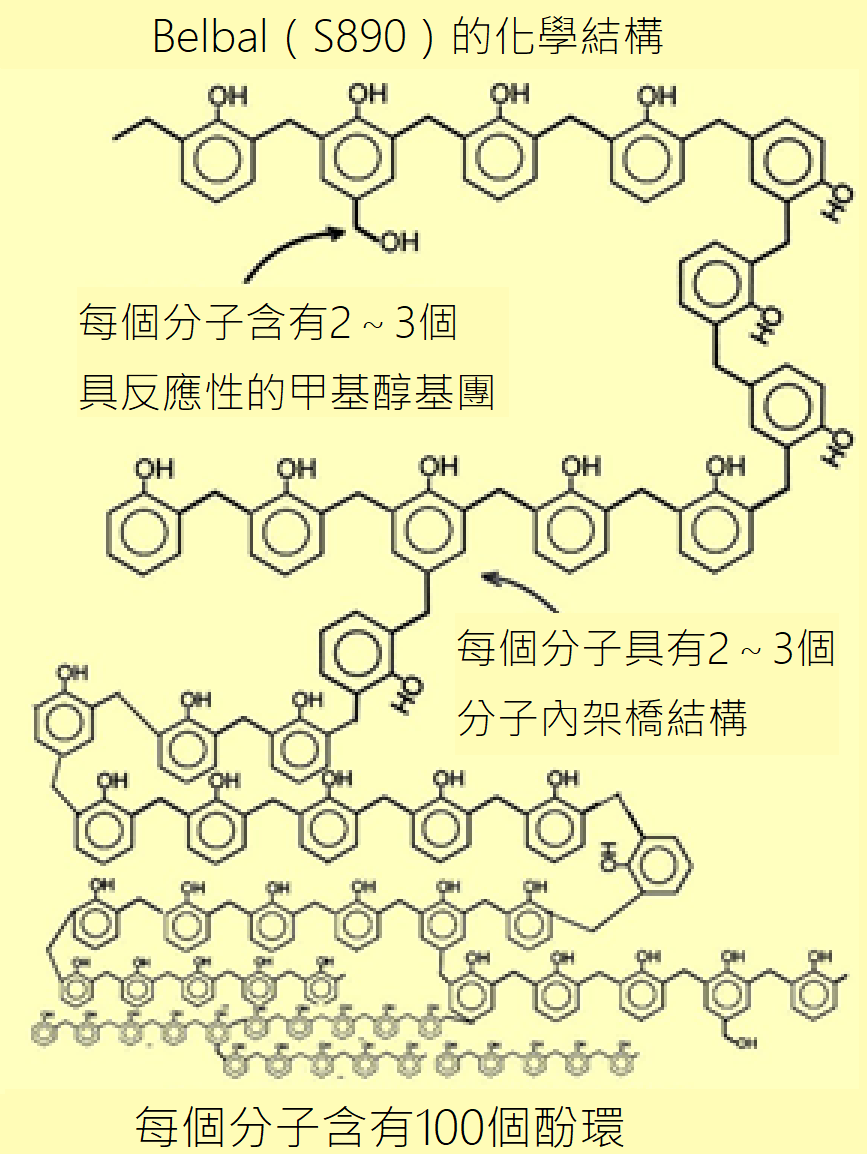

酚醛樹脂化學結構比較表

特性	BELPEARL	Resole	Novolac
苯酚基數量	100 個以上	2～5 個	4～10 個
甲醛基數量	2～3 個	多數	無
分子量	10,000 以上（可控制聚合度）	100～300	300～500
經時變化	無	不穩定	無（含硬化劑則不穩定）
外觀形狀	微粉（球形）	溶液	滴狀粉碎粉末
單體苯酚	無	2～10%	2～10%

甲醛基濃度 有穩定性問題

單體苯酚 有毒性問題
