コールドチェーン荷役システムソリューション

適切な計画で冷蔵倉庫をもっと省エネ、安全、高効率に

エネルギー消費の節約

冷蔵倉庫の運用では、あらゆる場所にエネルギー損失のリスクが潜んでいます。例えば、荷捌きプラットフォームにおいて、一般的な装備では以下のような問題が見られます：

プラットフォームとピットの隙間
外気にさらされたプラットフォームの底部
荷物の積み下ろし時にトラックと冷蔵倉庫の間の密閉性が不十分

これらはすべてエネルギー漏れの要因となり、コスト増加を招きます。さらに、低性能な冷蔵倉庫扉は大きなエネルギー損失源です。

冷気の遮断と省エネは、冷蔵施設の設計・建設・改修において最優先で検討すべき項目です。

環境コントロール

冷蔵施設では、保管される貨物の性質に応じて、密閉性の低いドック周辺は非常に致命的です。

空気の流れや温度変化によって、製品劣化や汚染、食品の安全性の低下、従業員の快適性の悪化が発生します。
異なるサイズのトラックでも密閉できる設計は、計画段階での重要な検討事項です。

安全性

荷物の積み下ろし作業では、作業者・貨物・設備・車両の安全確保が不可欠です。

荷捌きエリアでは、作業が集中し、屋内外の人員が混在するため、安全リスクが増加します。
密閉・断熱性が低いと水蒸気が凝結しやすく、床が滑りやすくなります。
冷蔵室内では床が凍結し、事故のリスクが高まります。
安全な運用のためには、適切な設計・製品選定・規範的な運用が重要です。

高効率な運用

冷蔵倉庫のエネルギー消費を削減するためには、出入りのたびに自動で扉が開閉する必要がありますが、

一般的な冷蔵扉では開閉が遅く、トラックの運転手が待たされ、生産効率が低下します。
長期使用で故障が頻発したり、衝突で修復困難な損傷を受けると、業務に大きな支障をきたします。
耐衝撃・高速・低故障率・高耐久の冷蔵扉を選ぶことが急務です。

適切な製品が冷蔵倉庫を省エネ・安全・高効率にする

冷蔵倉庫向けソリューション

TSS1020 高速スライディング冷蔵扉

高速・高断熱・高頻度使用に対応
一枚で「高速開閉」と「断熱」を両立
一般的な冷蔵扉の代替に最適

BKS01 PVC断熱高速扉

自動で迅速に開閉、頻繁な出入りでの空気対流を抑制
恒温倉庫や既存倉庫の改修に適応可能

荷捌き場向けソリューション

BHS03 保温スライド扉

熱伝導を防ぐ構造
高密度ウレタンによる高断熱性
視認性を保つ加熱ガラス窓つき

油圧式ドックレベラー

車種・建物構造を問わず最適な密閉を実現

伸縮式ドックレベラー

最大1000mmのリッププレートでトラック床と密接に接続
気密・断熱性向上、防冷気漏れに最適

JMF01 機械式ドックシェルター

密閉要件が低い、車両サイズが不定のエリアに適応

HMF01 スポンジ式ドックシール

密閉性能良好、サイズが一定の車両に最適

CQMZ エア式ドックシール

多車種対応、冷蔵倉庫の荷捌きエリアに最適

一般的な冷蔵扉に見られる典型的な問題点

【低頻度用冷蔵扉を高頻度で使用することによる弊害】

開閉速度が遅く、待ち時間が長くなる
手動開閉が多く、トラック運転手に負担がかかる
頻繁な使用で部品がすぐに摩耗する
損傷時の修理が困難、あるいは扉全体の交換が必要

【冷蔵扉に断熱性能が不足している】

断熱材の充填率が低く、気密性が悪い
構造の剛性が低く、変形しやすい
枠と扉の隙間から冷気が漏れる
霜付きや凍結が発生しやすく、密閉性が低下する

【耐衝撃性が低く、破損しやすい】

フォークリフトや台車との衝突に弱く、凹みや破損が起きやすい
変形によって扉の開閉や密閉に支障が出る
保守が煩雑、交換頻度が高くなる

【保守と衛生面の問題】

床と扉のレール間に隙間があり、汚れが溜まりやすい
水分や食品カスなどが溜まり、カビや細菌の温床になる
清掃が困難で、食品安全上のリスクとなる

解決策：冷蔵倉庫に適した扉の選定

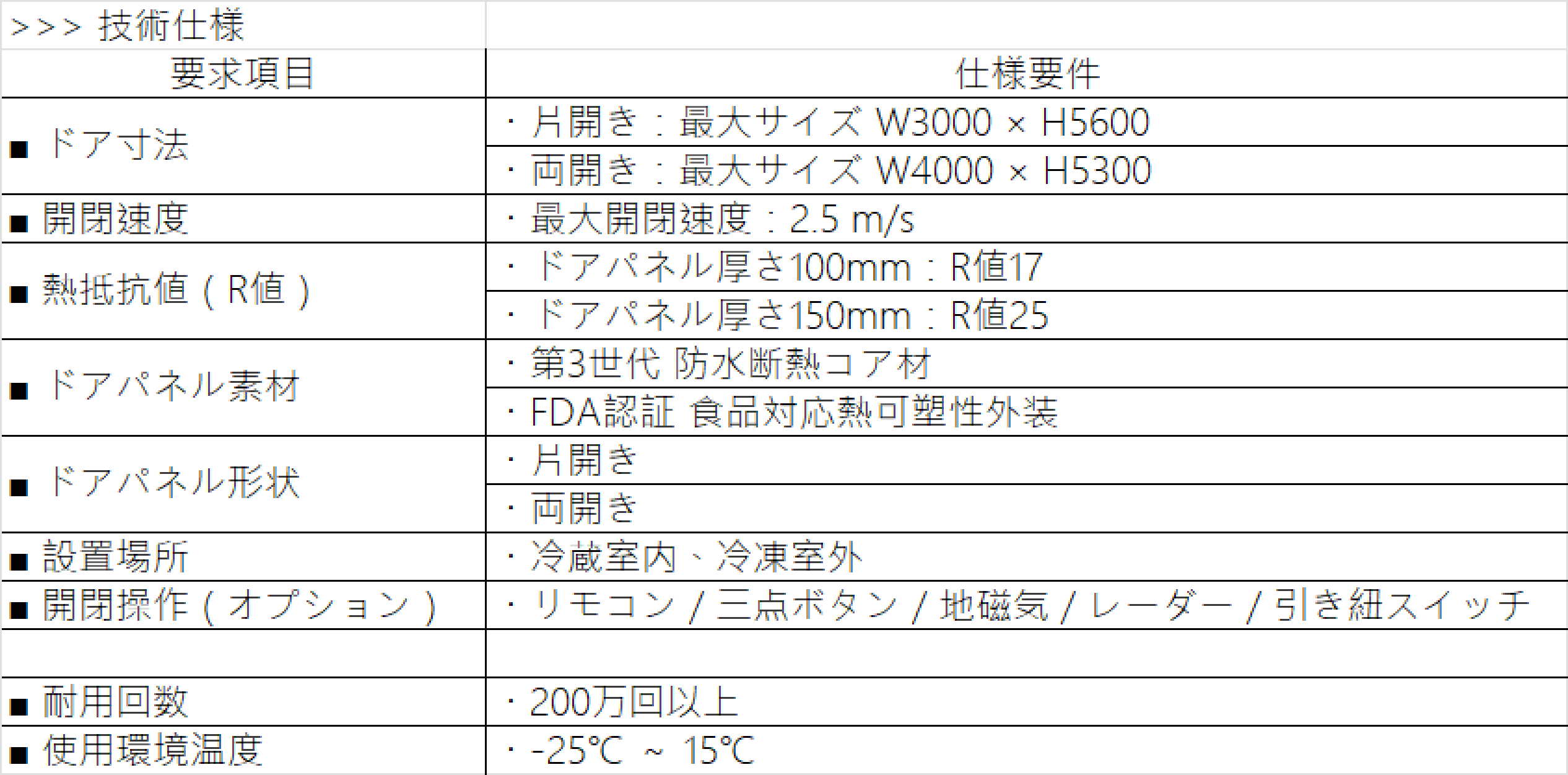

TSS1020 高速スライド式冷蔵庫用ドア

高速・断熱・メンテナンス不要
最大開閉速度は2.5m/秒に達し、他の冷蔵庫用ドアと比べて開閉時間を大幅に短縮。冷気と外気の対流を最小限に抑え、エネルギー損失を減らしつつ、作業効率を向上させます。
柔軟性のあるドアパネル設計により、強い衝撃にも耐え、衝突後は自動復位が可能。メンテナンス不要で耐久性にも優れています。
ドアパネルと開口部の間には独自の密閉機構が施されており、ドア下部の調整可能なシーリング設計により、厳しい冷蔵環境下でも高い密閉性を保ちます。
主な用途： 食品・医薬品・冷蔵倉庫などの分野。特に低温冷凍庫向けの単体使用に適しています。

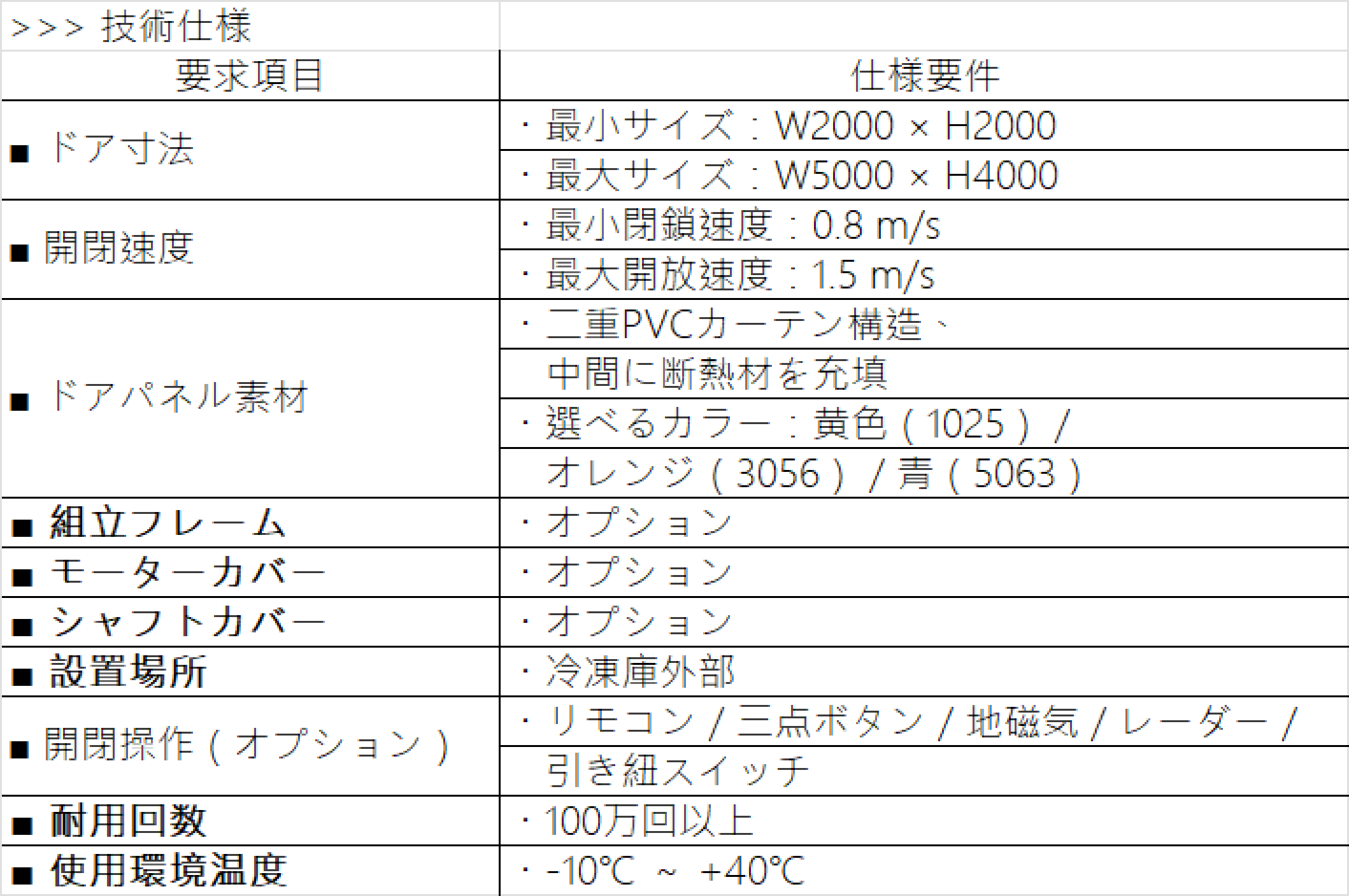

BKS01 PVC断熱高速ドア

断熱・安全・高耐久
PVC製の断熱ドアカーテンを採用し、低温環境でのエネルギー損失を抑制。断熱・防曇・結露防止に効果を発揮します。
革新的な柔らかいボトムエッジ設計で衝突復元機能を備え、安全事故を防止。予期せぬ衝突による損傷を軽減し、メンテナンスコストを削減します。
頻繁な開閉が求められる低温環境に適しており、通常のスライド式冷蔵庫ドアと併用されることが一般的です。
主な用途： 食品・医薬品・冷蔵倉庫などの分野。多くの場合、通常の冷蔵庫用ドアと組み合わせて使用されます。

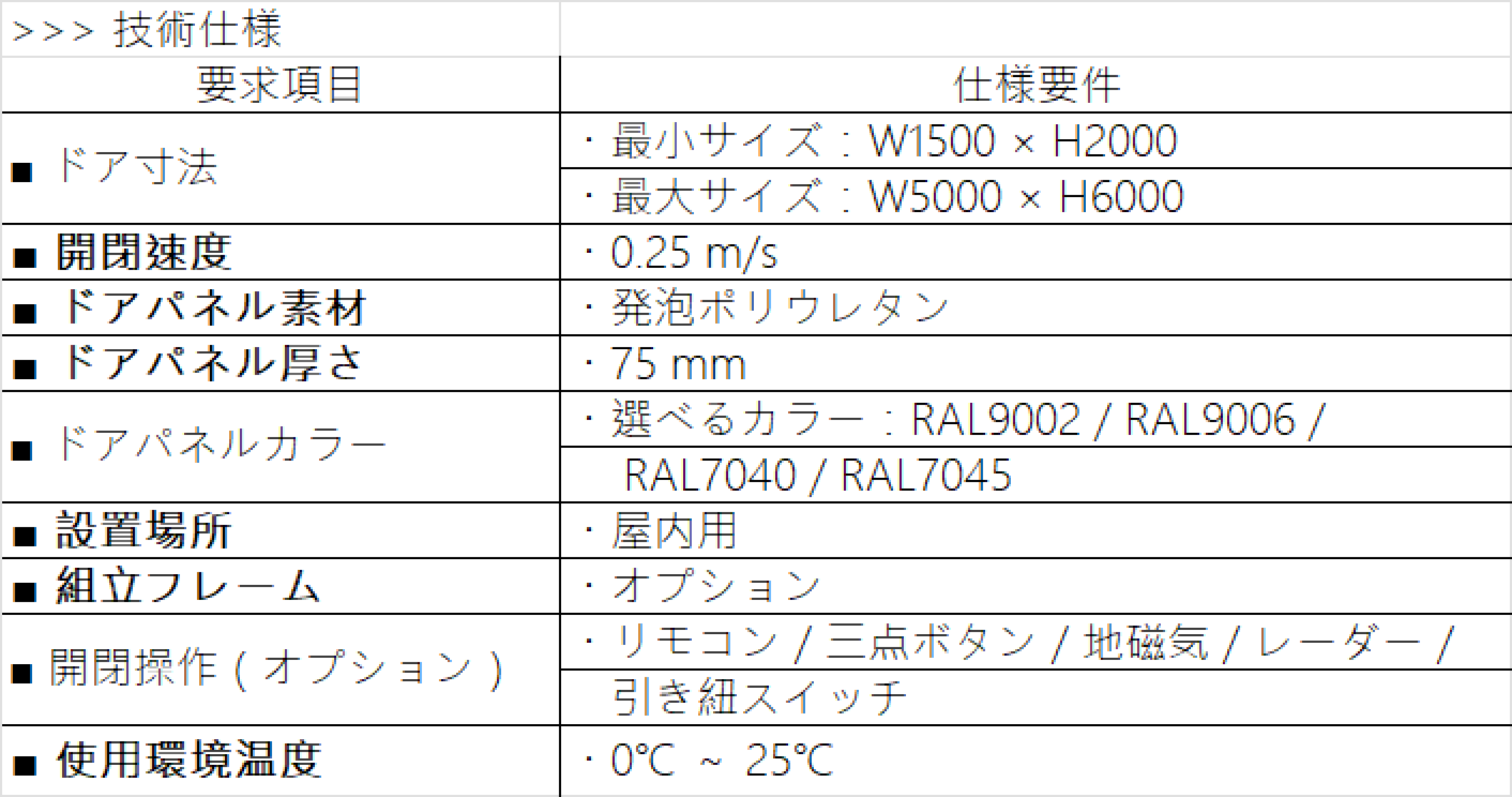

BHS03 冷蔵庫用断熱オーバースライドドア

断熱・遮熱・高密閉
0～10℃の低温通路エリアに最適で、常温環境と異なり、使用中のドア表面に結露が発生せず、床も濡れません。部品の錆も発生しにくくなっています。
ドアパネルはアルミマグネシウム合金、スライダーはアルミ合金、トーションスプリングには防錆性に優れた電着塗装を採用。湿度の高い低温環境に最適です。
冷蔵庫用の視界窓が曇りやすい課題に対しては、電熱式ガラス窓を採用し、常にクリアな視界を確保します。
設置時に断熱パネルを使用することで、レールの冷蔵庫パネルへの直結による結露や床の水たまりを防ぎます。

その他の製品詳細（冷蔵庫の湿気環境に最適）

レール断熱パネル
スライドドアのレールに断熱パネルを装備。冷橋の発生を防ぎ、シーリング性能を高める密閉ゴムを追加。
トーションスプリングの電着塗装
合金製スプリング鋼を使用し、ショットブラスト処理と電着塗装を施すことで高い防錆性能を実現。
ハンドル不要設計
停電時には手動チェーンを使用してドアを開閉でき、追加のハンドルボックスが不要。冷橋や結露を防止。
密閉型レール設計
安全性を高める手保護装置を装備。レールと補助レールは取り外し可能で、交換が容易。メンテナンスコストを削減。
アルミ合金スライダー
専用設計のアルミスライダーで、ドアパネルと接続。多角的な調整が可能で、常に最適な密閉状態を維持。
電熱式視界窓
中空ガラスを採用し、電熱システムを内蔵。冷蔵庫内でも常にクリアで曇らず、視界を確保。

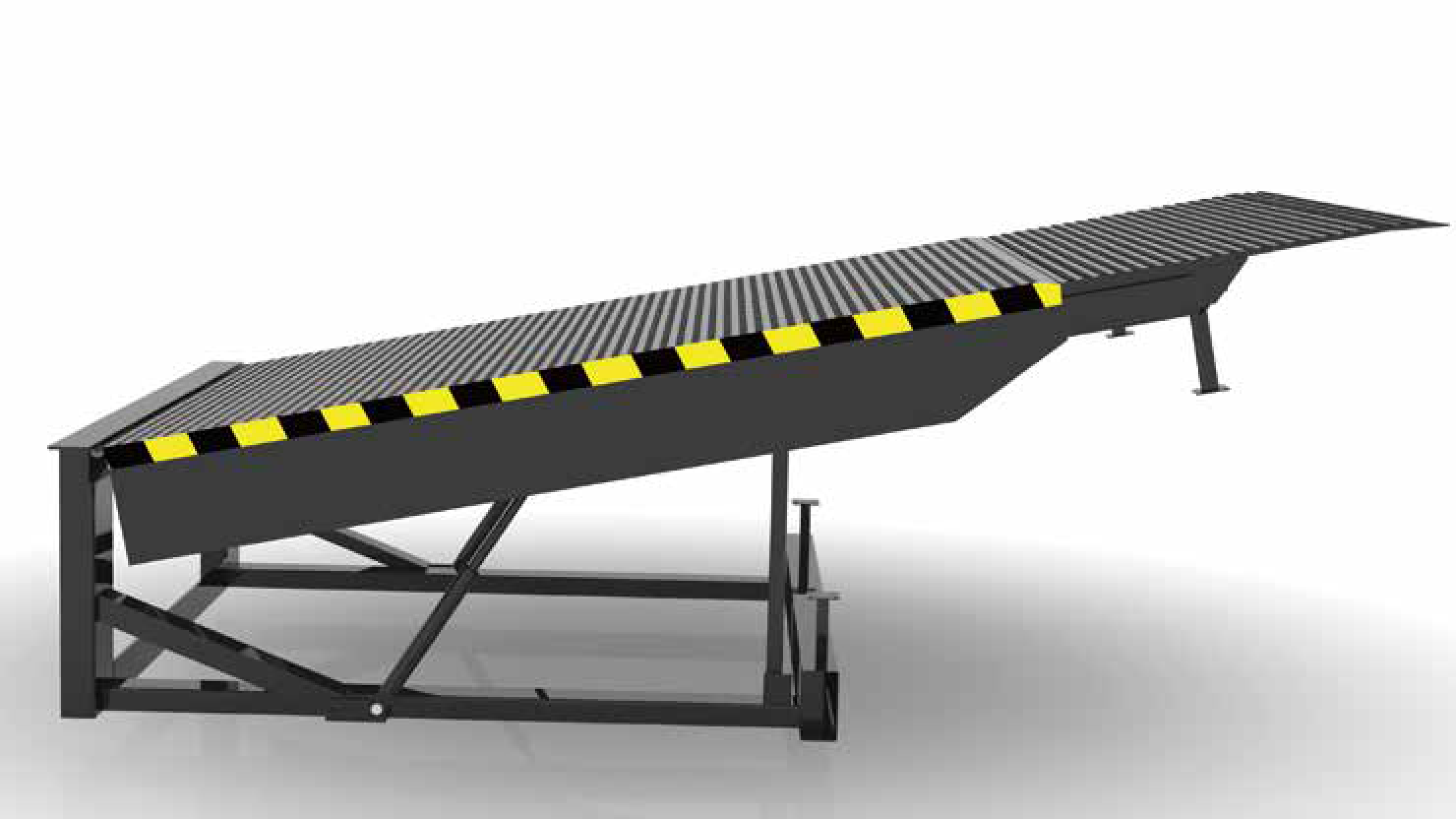

翻板式油圧式荷役プラットフォーム

H-1000シリーズ / Bremet エリートシリーズ
水平荷役の実現で効率アップ、現代物流に最適な荷役ドックに幅広く対応

より安全性を追求したディテール

デッキ下面の補強リブ
　8～10本のC型鋼による補強構造で、適度な弾性を保ちつつ最適な荷重支持を実現。
倒立型油圧シリンダー設計
　油圧シリンダーを逆さに設計することで、埃が溜まるのを防ぎ、シールの劣化や安全弁の不具合を防止。
多箇所のスムーズ設計
　リッププレートにはダブル5度のアーチ形状を採用し、車両との接地面を広くしてスムーズな荷役を可能に。
　テール部は特許取得済みのアーチ形状で、リフターのタイヤとの確実な接地を保持し、衝撃や揺れを軽減。
貫通式メンテナンス支柱
　デッキとリップの両方をしっかり支える構造で、前方・側面からの衝撃にも強い。支柱は中央貫通型で、安全性・耐衝撃性に優れる。
密閉型ヒンジ構造
　密閉管状ヒンジでピンとの接触面積を拡大し、より大きな荷重を均等に受け止める。内部にグリスを注入可能で、スムーズな可動を確保。
スマート制御
　特許取得のIoT制御ボックスにより、機能拡張性が高く、スマートマネジメントを可能に。

伸縮式油圧式荷役プラットフォーム

D-1000シリーズ
冷蔵倉庫の断熱荷役ドック設計に対応、省エネ性能を向上

完全密閉型ドック設計
　伸縮式プラットフォームを庫内側に設置し、シャッターを閉めると床面に密着して外気との対流を遮断。エネルギー損失を抑制。
完全冷蔵チェーンに対応した設計思想
　特殊ピット設計により、冷凍車を庫内に完全に停車させた後に車両後部を開放することが可能。庫内温度の保持に寄与。
高い柔軟性のある伸縮範囲
　庫内設置型で、リップ長1000〜1200mmのバリエーションにより多様な車両に対応。
室内設置・室外設置ともに対応可能

室内設置室外設置

XHF01 荷役ドックハウス

断熱・省エネ・省スペースの荷役ソリューション

設置場所の自由度が高く、スペースを節約
　外部に設置可能で、庫内スペースを有効活用。ドックハウスはモジュール構造で輸送・設置が簡単。
高い断熱性能
　パネル厚42mm/50mm/75mmのPUパネルを使用。床部にも断熱加工対応可能。

JMF01 機械式ドックシェルター

多種車両に対応可能な密閉システム

省エネ・耐候性に優れる
　風・雨・埃・外気流を遮断し、作業環境を改善。倉庫の空調効率も向上。
高強度帆布を使用
　素材：ネオプレンゴムまたはポリエチレン基布＋PVCコーティング
　引張強度：9800/8300 N/5cm、引裂強度：1700/1500 N
強化フレーム構造
　耐腐食性の高い溶融亜鉛メッキ処理＋アルミ製装飾パネル。枠の開き防止機構も搭載。
排水設計と伸縮構造
　傾斜付き屋根で排水処理がスムーズ。ヒンジ式フレームで柔軟に対応可能。
底部コーナークッション搭載
　ドックシェルターの密閉性を向上させ、安定した密着性を確保。
多様なサイズ展開
　幅：3200 / 3400 / 3600 mm、高さ：3200 / 3400 / 3600 mm
　側部奥行：600mm、上部カーテン長：850 / 1000 mm

HMF01 スポンジ式ドックシール

車両サイズが統一された現場に最適

高密閉性
　最大圧縮率70%の高性能スポンジにより外気遮断性が高い。
安全性と耐久性を強化
　摩擦低減設計により車体との接触摩耗を抑制。金属フレーム採用で腐食・変形を防止。
視認性・耐摩耗性アップ
　反射式ガイドラインとブラインド構造でドライバーの視認性を高め、長寿命化に貢献。
多様な上部形状が選択可能
　固定式 / 可動式 / カーテン式など、用途に応じてカスタマイズ可能。

固定式可動式カーテン式

CQMZ インフレータブル式ドックシール

冷蔵倉庫など高断熱ニーズに最適

信号灯システム
　明確なライトシグナルにより、車両とフォークリフト作業を安全・効率的にコーディネート。

簡単操作で高密閉性
　車両停車後に送風機を起動、空気袋が車両を密着封鎖。作業後は自動的に空気が抜けて収納。

対応範囲が広い
　幅・高さともに最大1000mmの調整幅があり、多種多様な車両に対応。

高耐久・低メンテナンス
　高品質ネオプレンゴムを使用し、3万回以上の使用に耐える。

全天候対応・高効率作業
　220V電圧対応の大風量送風機で、-30℃～+60℃までの使用が可能。
